Адаптация модели системной динамики демографической ситуации в AnyLogic на примере г. Ростова-на-Дону
Аннотация
В настоящей статье представлен опыт моделирования демографической ситуации г. Ростов-на-Дону в программном пакете AnyLogic, используя методы системной динамики. Заданы системы дифференциальных уравнений описывающих изменение во времени населения и динамику жилищного сектора города. Показана возможность использования статистических данных качестве начальных параметров для расчета системы дифференциальных уравнений. Реализована возможность наглядного представления изменения во времени всех переменных модели и возможность проведения виртуального эксперимента.
Ключевые слова: системная динамика, моделирование, демография, AnyLogic, имитационное моделирование. № гос. регистрации 0421000096\00405.13.01 - Системный анализ, управление и обработка информации (по отраслям)
Среди наиболее востребованных моделей системной динамики в первую очередь следует отметить модель демографической ситуации. Это определяется кризисными тенденциями в обществе и, соответственно, попытками ученых глубоко исследовать системные процессы с целью поиска выходов в складывающейся ситуации. На настоящий момент накоплен значительный теоретический задел и опыт решения практических задач в данной области [1]. Однако появление новых инструментальных средств позволяет значительно изменить как процессы конструирования модели, так и проведения системного исследования, что, в конечном итоге, позволяет значительно расширить круг исследователей и повысить результативность самих исследований в области системной динамики. В настоящей статье представлен опыт адаптации модели демографической ситуации, разработанной в интегрированной среде «AnyLogic» [2], применительно к г. Ростову на Дону.
Пакет AnyLogic [2] разработан России и к настоящему времени уже нашел в среде исследователей множество сторонников. Отметим, что наряду с парадигмой системной динамики AnyLogic поддерживает и другие парадигмы имитационного моделирования (дискретно-событийную, динамических систем и агентную). Этот инструмент содержит средства для аналитического задания уравнений, описывающих изменение переменных во времени, дает возможность учета модельного времени и содержит средства его продвижения, здесь также имеется язык для выражения логики и описания прогресса систем под влиянием любого типа событий. Одним из преимуществ AnyLogic является возможность наглядного представления поведения модели, в частности, представления изменения во времени всех ее переменных.
Непрерывные процессы задаются в AnyLogic очевидным образом: определением вещественных переменных формулами и уравнениями (алгебраическими и дифференциальными) в их привычной аналитической записи (в нотации AnyLogic). Переменные в модели определяют состояние динамического объекта, они изменяются с течением времени по законам, определяемым уравнениями и формулами. Значения переменных можно изменять и контролировать. У каждого экземпляра активного объекта существует свой набор переменных и свой набор параметров, поэтому поведения различных экземпляров одного и того же активного объекта могут быть различны.

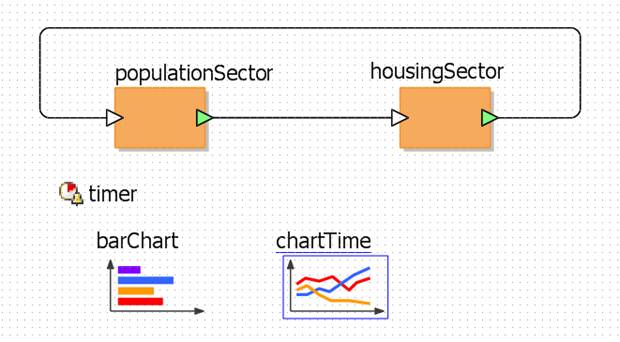

Итак, промоделируем складывающуюся демографическую ситуацию в г. Ростове на Дону. Следуя за разработчиками модели [2], в качестве базовых примем когнитивные отношения сектора населения и жилищного сектора (условие: Начальное население<Начального количества жилища*Размер семьи или Площадь> Начального количества жилища*Постройку), далее зададим время (таймер) и выберем вид диаграммы и графика. На рис.1 представлены визуальные иллюстрации выполненных процедур в AnyLogic.
Рис. 1. Иллюстрация когнитивной карты модели

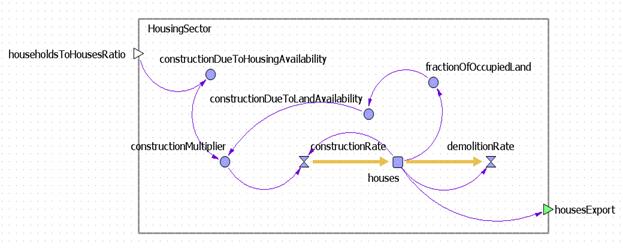

На следующем рисунке (рис. 2) изображена модель системной динамики жилищного сектора.
Рис. 2. Модель системной динамики жилищного сектора
Система уравнений, описывающих отношения модели в нотации AnyLogic, может быть представлена следующим образом:
- housesExport = houses
- fractionOfOccupiedLand = (houses * landPerHouse) / area
- constructionDueToLandAvailability = constructionDueToLandAvailabilityLookupTable(fractionOfOccupiedLand)
- constructionDueToHousingAvailability = constructionDueToHousingAvailabilityLookupTable( householdsToHousesRatio)
- constructionRate = constructionMultiplier * constructionNormal * houses
- d(houses)/dt = constructionRate - demolitionRate
- demolitionRate = houses * demolitionNormal
- constructionMultiplier = constructionDueToHousingAvailability * constructionDueToLandAvailability
Как уже отмечено выше, примем, что ключевой узел (мотивация) в модели состоит в поиске земли годной для строительства (constructionDueToLandAvailabilityLookup) и описывается в нотации AnyLogic следующим уравнением:
fractionOfOccupiedLand = (houses * landPerHouse) / area.

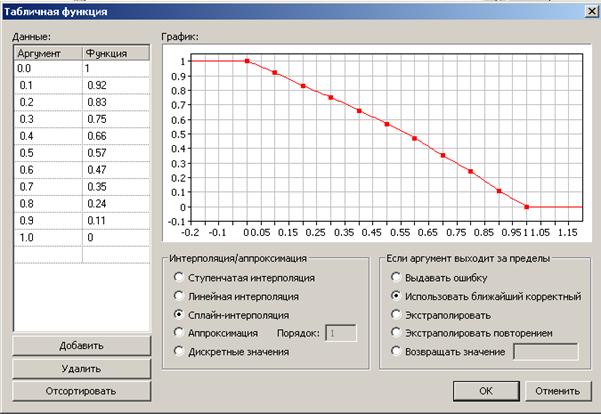

На рис.3 представлено окно настройки в AnyLogic указанного ключевого узла, например, в табличном виде.
Рис. 3. Окно настройки ключевого узла в виде табличной функции

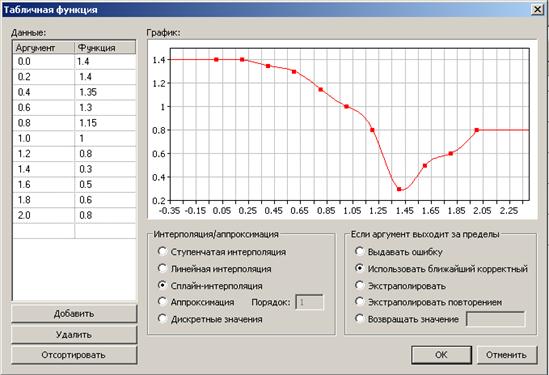

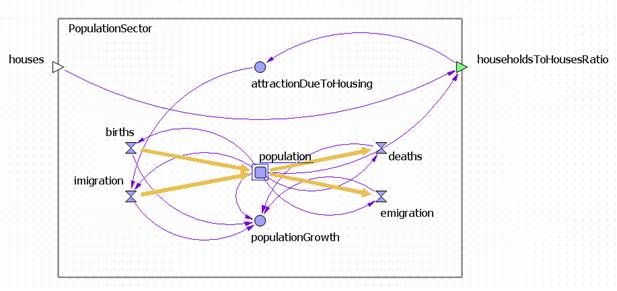

Соответственно, для сектора населения модель системной динамики представлена на рис.4, а окно настройки ее ключевого узла на рис.5.
Рис.4. Модель системной динамики сектора населения
Система уравнений, описывающих модель сектора населения в нотации AnyLogic, может быть представлена следующим образом:
- householdsToHousesRatio = population / (houses * householdSize)
- attractionDueToHousing = attractionDueToHousingLookupTable( householdsToHousesRatio )
- populationGrowth = (births - deaths + imigration - emigration) / population
- imigration = population * imigrationNormal * attractionDueToHousing
- deaths = population / averageLifetime
- births = fertility * population
- d(population)/dt = births + imigration - deaths - emigration
- emigration = population * emigrationNormal
Принимаем, что ключевой узел (мотивация) в модели состоит в поиске привлекательного жилья (attractionDueToHousingLookup) и описывается в нотации AnyLogic следующим уравнением:
householdsToHousesRatio = population / (houses * householdSize).
Рис. 5. Окно настройки ключевого узла в виде табличной функции

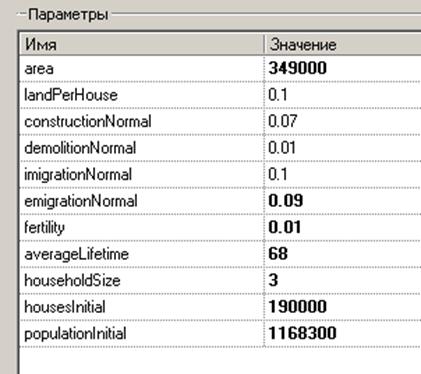

Для задания начальных условий воспользуемся статистическими данными из [3]. На рис.6 отображено окно задания начальных условий с данными, используемыми в дальнейшем эксперименте.
Рис. 6. Окно задания начальных условий моделирования
Одним из последних шагов при конструировании модели системной динамики в AnyLogic является задание дизайна и комментариев к модели. Принципиальная возможность наглядного представления изменения во времени всех переменных модели может дополняться и соответствующими элементами дизайна, усиливающими семантику восприятия результатов исследования. Текущая визуализация должна позволять наглядно продемонстрировать сложившуюся ситуацию, предоставлять возможность пошагового отслеживания изменения ситуации и, наконец, возможность в любой момент изменить в процессе моделирования начальные параметры.

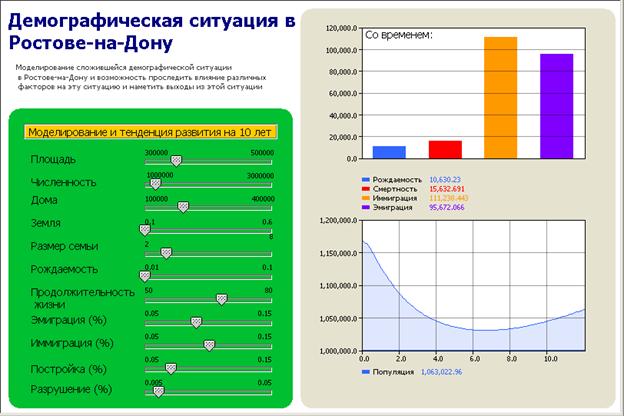

На рис.7 изображено окно результатов эксперимента (использован дизайн исходной модели [2]), в котором совмещены атрибуты задания исходных данных и график и гистограммы результатов моделирования.
Рис. 7. Окно эксперимента демографической ситуации в г. Ростове на Дону на основе модели системной динамики
С помощью данной модели можно наглядно представить взаимосвязь статистических данных (исходных условий) и тренд развития демографической ситуации. Она обозначает не только структуру элементов, формирующих демографическую ситуацию, но и с ее помощью можно определить основные направления моделирования и анализа.
Визуализация изменения значений переменных, зависящих от времени, а также фазовые диаграммы могут быть настроены введением нового графика и включением в него интересующих исследователя переменных простым перетаскиванием их из дерева переменных и параметров проекта, при этом, масштабирование на графиках выполняется автоматически [2]. Изменение переменных будет отображаться визменении координат положения и размеров соответствующих графических элементов, их ориентации, цвета, видимости и других характеристиках.
Проведя серию экспериментов с моделью, мы получили необходимые данные, что позволит проанализировать основные результаты моделирования и предложить эффективные решения по управлению демографической ситуацией в Ростове на Дону. Представленный опыт адаптации и конструирования модели демографической ситуации в рамках новых инструментальных средств, в частности, пакета AnyLogic, демонстрирует качественно иной характер процессов системного исследования, что позволяет прогнозировать значительное расширение круга исследователей и повышение результативности самих исследований в области системной динамики.
