Микросхема многоканального операционного усилителя и электрометрического повторителя на радиационно-стойком базовом матричном кристалле «АБМК-1.3»

Аннотация

О.В. Дворников, В.А. Чеховский, В.Л. Дятлов, Н.Н. Прокопенко, Е.И. Старченко

Дата поступления статьи: 12.03.2013

Рассмотрены особенности схемотехники и результаты компьютерного моделирования микросхемы, содержащей 4-канальный операционный усилитель (ОУ) и 2-канальный электрометрический повторитель напряжения, предназначенные для предварительной обработки сигналов датчиков в физике высоких энергий.
Особенностями разработанного ОУ являются отсутствие источника тока во входном дифференциальном каскаде и использование параллельного высокочастотного канала для увеличения полосы пропускания и скорости изменения выходного напряжения.
Приводятся результаты экспериментальных исследований, которые подтвердили малую чувствительность параметров разработанных микроэлектронных изделий, созданных на базовом матричном кристалле «АБМК-1.3» без применения горизонтальных p-n-p-транзисторов, к воздействию гамма- облучения и электронов с энергией 4 МэВ.

Ключевые слова: операционный усилитель, базовый матричный кристалл, повторитель напряжения, датчик, чувствительный элемент датчика, радиационная стойкость

05.13.05 - Элементы и устройства вычислительной техники и систем управления

Введение
Разработанный в [1] подход к проектированию радиационно-стойких аналоговых интегральных схем (ИС), выполняющих предварительную обработку сигналов чувствительных элементов датчиков, предусматривает в соответствии с [2,3]:
- реализацию требуемых функций и параметров аналоговых устройств на основе радиационно-стойких операционных усилителей (ОУ) и электрометрических повторителей напряжения с входными полевыми транзисторами с p-n-переходом и каналом p-типа (p-ПТП);
- применение во всех аналоговых компонентах только радиационно-стойких p-ПТП и n-p-n-транзисторов, исключение из схем горизонтальных p-n-p-транзисторов;
- возможность изменения быстродействия и нагрузочной способности аналоговых компонентов варьированием импеданса ограниченного числа RC-цепей.
Целью настоящей статьи является рассмотрение особенностей построения микросхемы, содержащей 4-канальный ОУ и 2-канальный электрометрический повторитель напряжения, разработанные с учетом рекомендаций [4,5,6].
Особенности схемотехники аналоговых компонентов. Отказ от применения p-n-p- транзисторов значительно усложнил схемотехнический синтез, т.к. затруднил реализацию повторителей тока («токовых зеркал») и двухтактных усилительных каскадов, а также заставил принять особые меры для уменьшения влияния на основные характеристики аналоговых компонентов допустимого технологического разброса параметров ПТП.
Разработанные с учетом [7,8,9] для базового матричного кристалла «АБМК-1.3» схемы ОУ и повторителя напряжения показаны на рис. 1. Электрические схемы на приведенных рисунках отражают специфику проектирования микросхем на «АБМК-1.3» [7]:
- необходимая величина сопротивления получена с помощью последовательно-параллельного соединения резисторов, умощнение транзисторов (увеличение допустимого рабочего тока) осуществляется за счет параллельного соединение однотипных транзисторов;
- условные графические обозначения транзисторов включают наименование элементов «АБМК-1.3» (в качестве n-p-n- транзисторов применяются элементы GC1E с минимальной площадью эмиттерного перехода, 2GC – с удвоенной минимальной площадью эмиттерного перехода, в качестве малошумящего p-ПТП – элемент PADJ);
- в обозначении резисторов отражено сопротивление, которое реализуется при определенном соединении расположенных на кристалле базовых резисторов фиксированной величины, равной 650 Ом, 1250 Ом, 5,8 кОм, 9,2 кОм. Так, резистор R1_1 на рис. 1а обозначен как 3R 258. Это означает, что он образован тремя параллельно соединенными между собой резисторами с результирующим сопротивлением 258 Ом, т.е. 3R 258= 650||650||1250;
- в некоторых местах для упрощения схемы приведено суммарное сопротивление цепочки резисторов, например, R3 = 85,5 кОм (рис. 1а).
Особенностями ОУ, показанного на рис. 1а, являются:
- отсутствие источника тока во входном дифференциальном каскаде (Q3, Q7);
- применение каскада с активной нагрузкой на p-ПТП (Q12, Q14);
- использование параллельного высокочастотного канала (Q1, R1, R2 и C1) и выходного каскада на n-p-n-транзисторах (Q15, Q17) для увеличения полосы пропускания и скорости изменения выходного напряжения.



а)


б)
Рис. 1 – Схемы операционного усилителя (а) и электрометрического повторителя напряжения (б)

Повторитель напряжения (рис. 1б) включает истоковый повторитель на p-ПТП (Q5, Q4), эмиттерный повторитель (Q6, Q9), каскад сдвига уровня (Q8, R5, R6) и двухтактный выходной каскад на n-p-n- и p-ПТП.
Схемы ОУ и повторителя разработаны с учетом обеспечения программирования основных параметров [1]. Так, в ОУ:
- резистор RCOR3, включенный между узлами COR3 и VCC, позволяет увеличить коэффициент усиления ОУ при обработке отрицательной полуволны выходного напряжения (вытекающий ток из нагрузки) за счет увеличения тока потребления;
- конденсатор СCOR12 (между COR1 и COR2) изменяет форму амплитудно-частотной характеристики (АЧХ) и уменьшает длительность фронта выходного импульса;
- резистор RCOR4 (между COR4 и VEE/VCC) регулирует напряжение смещения нуля (VOFF).
Для повторителя напряжения:
- резистор RCOR1_VCC (между COR1 и VCC) позволяет увеличить скорость спада выходного напряжения;
- резистор RCOR2_VCC (между COR2 и VCC) и RCOR2_VEE (между COR2 и VEE) изменяет напряжение смещения нуля.
Результаты измерений
Эскизный сборочный чертеж, иллюстрирующий наименования и нумерацию выводов в 48-выводном четырехстороннем корпусе типа Н16.48-1 В, приведен на рис. 2, на котором последний символ «F» в названии вывода указывает на его принадлежность к повторителю напряжения.



Рис. 2 – Эскизный сборочный чертеж многоканальной ИС


Параметры ОУ и повторителя напряжения определялись по известным методикам [10] с помощью измерительного комплекса UNIPRO В-424/B-131, кроме того изучались характеристики инструментального усилителя (ИУ), выполненного по типовой схеме на трех ОУ [11]. Основные результаты приведены в табл. 1-3.
Таблица 1
Параметры ОУ и ИУ при напряжении питания, равном + 5,0 В, заданном сопротивлении нагрузки (RLOAD) и коэффициенте усиления (KV)


Параметр

ОУ

ИУ на трех ОУ

Ток потребления в режиме холостого хода, мА

7,53

23,2

Допустимое выходное напряжение, В, при
RLOAD=∞
RLOAD=1 кОм



от -4,8 до 4
от -4,3 до 3,5



от -4,46 до 3,75

Полоса пропускания по уровню -3 дБ, МГц, при
KV=10
KV=100



18,8
-



8,0
0,92

Скорость нарастания (спада) выходного напряжения, В/мкс, при
KV=10
KV=100



146,7 (404,0)
-



150 (323)
44 (186)

Входной ток, мкА

0,59

0,59

Напряжение смещения нуля, мВ

-6,4 (среднее)

-12 (среднее) при KV=10

Коэффициент усиления
при RLOAD=∞
при RLOAD=1 кОм



55000
10850

-

Таблица 2
Параметры повторителя при напряжении питания, равном + 4,0 В


Параметр

Результаты
измерений

Ток потребления в режиме холостого хода, мА

10,0

Входной ток в нормальных условиях, пА

110

Напряжение смещения нуля, мВ

< +1,0

Коэффициент передачи

>0,84

Допустимое выходное напряжение, В
при RLOAD=∞
при RLOAD=500



от -2,88 до 2,85
от -1,73 до 2,68

Таблица 3
Влияние корректирующих резисторов на параметры повторителя при напряжении питания, равном + 5,0 В


Обозначение параметра

RCOR1_VCC, кОм

RCOR2_VCC, кОм

IS, мА

rR/rF, В/мкс

KV при
|VINPMAX|-|VINPMIN|=5 В

VOFF, мВ

100,0

11,71

488/483

0,839

-28,2

100,0

334

10,51

473/423

0,846

-14,9

56,0

12,78

480/480

0,843

-52,1

56,0

100,0

8,86

473/355

0,855

-18,2

33,0

14,31

477/477

0,842

-89,5

33,0

100,0

10,35

473/355

0,855

-18,19

Примечание. IS – ток потребления при RLOAD=∞; rR(rF) - скорость нарастания (спада) выходного напряжения; VINPMAX(VINPMIN) - максимальное (минимальное) значение входного напряжения.

Осциллограммы выходных напряжений показаны на рис. 3-6.

а)


б)

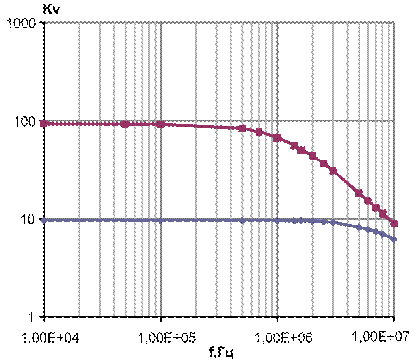

Рис. 3 – АЧХ ОУ при неинвертирующем включении с KV=10 и нагрузке RLOAD=10 МОм, CLOAD=11 пФ (а) и инструментального усилителя на его основе при нагрузке RLOAD=10 МОм, CLOAD=11 пФ (б)

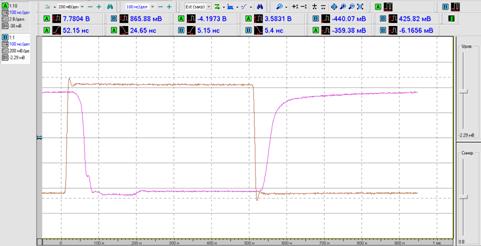

Рис. 4 – Выходной сигнал ОУ при неинвертирующем включении с KV=10 и нагрузке RLOAD=10 МОм, CLOAD=11 пФ

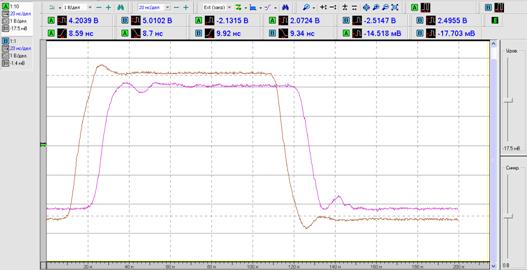

Рис. 5 – Выходной сигнал ИУ при KV=10 и нагрузке RLOAD=10 МОм, CLOAD=11 пФ

При определении скорости нарастания выходного напряжения всех аналоговых компонентов амплитуду входных прямоугольных импульсов увеличивали до тех пор, пока угол наклона выходного напряжения не переставал расти [12,13].
Как следует из результатов измерений, введение в повторителе резистора RCOR1_VCC увеличивает скорость спада и уменьшает «выброс» на импульсной характеристике. Однако при малой величине RCOR1_VCC напряжение смещения повторителя растет по абсолютной величине. С другой стороны, включение RCOR2_VCC позволяет уменьшить абсолютную величину напряжения смещения и скорость нарастания. Таким образом, корректный выбор сопротивлений резисторов RCOR1_VCC, RCOR2_VCC позволяет достичь компромиссного сочетания параметров rR, rF, VOFFповторителя напряжения.

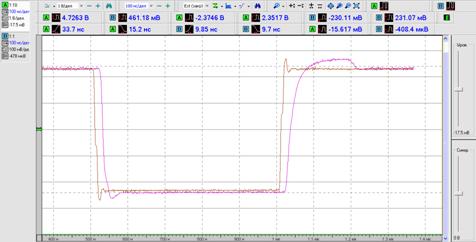

Рис. 6 – Выходной сигнал повторителя при RCOR1_VCC=100 кОм и нагрузке RLOAD=10 МОм, CLOAD=11 пФ

Заметим, что, с нашей точки зрения, зафиксированная величина входного тока повторителя обусловлена токами утечки по печатной плате и между выводами металлокерамического корпуса. Для уменьшения входного тока допустимо применение металлостеклянных корпусов и экранирующих колец на печатной плате [14].
Ранее нами были выполнены экспериментальные исследования, которые подтвердили малую чувствительность параметров усилителей и компараторов, созданных на «АБМК-1.3» без применения горизонтальных p-n-p-транзисторов, к воздействию гамма- облучения и электронов с энергией 4 МэВ [15-16]. В связи с указанным ожидается высокая радиационная стойкость разработанной многоканальной микросхемы.

Заключение
Для предварительной обработки сигналов чувствительных элементов датчиков в соответствии с правилами проектирования радиационно-стойких биполярных микросхем разработана ИС, содержащая 4-канальный операционный усилитель и 2-канальный электрометрический повторитель напряжения.
Операционный усилитель характеризуется коэффициентом усиления – более 50000, частотой единичного усиления – 180 МГц, скоростью нарастания (спада) выходного напряжения при 10-кратном усилении - 140 (400,0) В/мкс, а повторитель напряжения обладает входным током – менее 100 пА и скоростью изменения выходного напряжения - 400,0 В/мкс.

Научные исследования проведены при выполнении гранта №14.В37.21.0781 ФЦП «Научные и научно-педагогические кадры инновационной России» и задания 1.3.06 Государственной программы научных исследований «Электроника и фотоника» Республики Беларусь.
