Лабораторные и производственные испытания устройства для методов неразрушающего контроля железобетонных конструкций

Аннотация

А.В. Муханов, В.В. Муханов

Дата поступления статьи: 18.11.2013

Научно-исследовательская работа "Лабораторные и производственные испытания устройства для методов НК ЖБК". На кафедре ЭЛА РГСУ проведен ряд лабораторных и производственных испытаний устройства разработанного на кафедре ЭЛА, для методов НК ЖБК. Представлены принципиальные схемы и описание возбу¬дителя колебаний и полупроводникового приемника, а также графики зависимости прохождения амплитуды колебаний возбудителя в ЖБК от осевой нагрузки. Важнейшими результатами являются полученные зависимости амплитуды возбуждаемых колебаний в ЖБК от величины осевой нагрузки из состава наполнителей экспериментального образца.

Ключевые слова: Неразрушающий контроль, железобетонные конструкции, возбудитель колебаний, приемник колебаний, амплитуда колебаний, осевая нагрузка

05.23.17 - Строительная механика

Возбудитель колебаний.
Возбудитель колебаний представляет собой электромеханический вибратор, содержащий две катушки индуктивности с общим сердечником. Сердечник поочередно втягивается катушками. При одном из ходов сердечник ударяет по индикатору, через который удар передается на испытуемый объект, - строительная конструкция
Для поочередного включения катушек возбудителя имеется генератор,
содержащий усилитель мощности и задающий мультивибратор.
Переменным резистором регулируется частота ударов [1].

Приемник колебаний.
Приемник колебаний [2] представляет собой операционный  усилитель с большим входным сопротивлением, на входе которого включены полевые транзисторы.  На выходе операционного усилителя включен микроамперметр переменным резистором регулируется коэффициент усиления схемы, а следовательно и чувствительность приемника [3].
Лабораторные испытания бетонных призм 600 х 150 х 150.
На  вертикальную   ось призмы создавались   нагрузки  от  0  тонн  через  каждые  5  тонн  до разрушения.   Приемник колебаний     устанавливался  постоянно   на одной  точке  6  (рис.1)    в 100 мм  от нижнего основания [4,5]. С помощью возбудителя колебаний осуществлялось   сквозное и поверхностное прозвучивание в определенных точках призмы при изменении вертикальной осевой нагрузки [6]. Амплитуды колебаний  сводились в таблицу 1. По полученным данным построены зависимости амплитуды сигнала от нагрузки для сквозного прохождения колебаний возбудителя (рис. 2) и поверхностного (рис. 3)[7].

Рис. 1. Конструкция опытного образца.

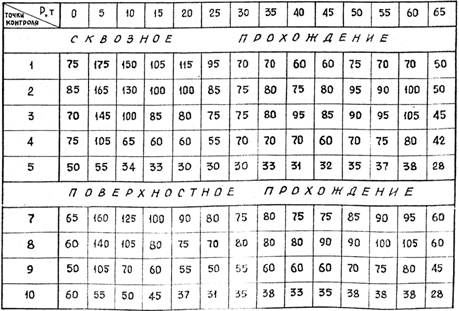

Таблица 1. Результаты эксперимента по разрушению образца

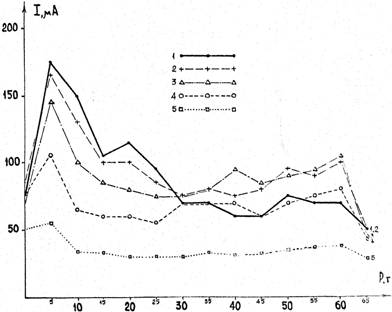

Рис. 2. Зависимость амплитуды сигнала акустической эмиссии от осевой нагрузки (сквозное прохождение сигнала).

Рис. 3. Зависимость амплитуды сигнала акустической эмиссии от осевой нагрузки (поверхностное прохождение сигнала).

Выводы:
Установлено, что при изменении нагрузки изменяется амплитуда выходного сигнала приемника. В различных точках возбуждения колебаний при сквозном и поверхностном прозвучивание получен одинаковый характер изменения выходного сигнала приемника [8]. Устройство простое по конструкции, в нем  использована современная элементная база, серийно выпускаемая отечественной промышленностью. Оно имеет малые размеры, автономное питание, просто в эксплуатации, значительно упрочняет испытание ЖБК. Полученные результаты представляют большой практический и научный интерес. Настоящая работа рекомендована для дальнейшего продолжения при испытаниях строительных конструкций.
В лаборатории ЖБК РГСУ проводи­лись испытания устройства для неразрушающего контроля же­лезобетонных конструкций,  разработанного на кафедре «Электротехники и автоматики» РГСУ.
Устройство состоит из:
- электромеханического вибратора, содержащего два соленоида  с общим   сердечником. При поочередном втягивании сердечник   ударяет по наконечнику, через который удар передается на испытуемый объект. Для поочередного включения катушек вибратора имеется генератор, содержащий усилитель мощности и задающий мультивибратор. Переменным резистором регулируется частота ударов;
- полупроводникового приемника с большим входным сопротивлением на базе, дифференциального операционного усилителя. Переменным резистором регулируется чувствительность приемника. Питание устройства осуществляется от постоянного напряжения  12 вольт.
Испытание проводилось на стандартных бетонных призмах размерами 600 х 150 х 150 мм. Приемник устанавливался на одной точке в 100 мм от нижнего основания. С помощью вибратора осуществлялось сквозное и  поверхностное прозвучивание в определенных точках призмы при изменении вертикальной осевой нагрузки от 0 тонн через каждые 5 тонн до разрушения.
УСТАНОВЛЕНО:
1. При изменении нагрузки изменяется амплитуда выходного сигнала приемника.
2. В различных точках при сквозном и поверхностном прозвучивании получен одинаковый характер изменения выходного сигнала прием­ника.
3. Устройство просто по конструкция, в нем использована современная элементная база, серийно выпускаемая отечественной промышленностью.
4. Устройство малогабаритное, имеет автономное питание, просто в эксплуатации.
ВЫВОДЫ:
1. Устройство в значительной мере упрощает испытание железобетонных конструкций.
2. Для достоверных выводов о полученных результатах требуется при очередных испытаниях провести параллельный контроль состояния конструкций известными методами неразрушающего контроля.
3. Данная работа представляет большой практический и научный интерес и рекомендуется для дальнейшего продолжения.
