Обоснование различных схем очистки зерноочистительного агрегата, при получении семенного материала в многоотраслевом сельхозпроизводстве

Аннотация

М.Н. Московский, А.А. Бойко

Дата поступления статьи: 07.05.2013

Одним из основных и наиболее актуальных и рентабельных направлений сельхозпроизводства – получения качественного семенного материала в хозяйствах, в процессе послеуборочной переработки зерна. Была произведена оценка основных показателей процесса сепарации на существующей решетной схеме зерноочистительного агрегата, с определением технологических свойств очищенного зернового материала в зависимости от различных условий сепарации, определяющих возможность получения заданной фракции фуража и более качественного очищенного материала семян. Был произведен вариационный синтез различных схем сепарации и функционирования с целью выявление оптимальных параметров эксплуатации. По результатам эксперимента установлена технологическая возможность и основные показатели процесса получения качественного очищенного материала заданной фракции по схеме, которая обеспечивает наибольшую производительность.

Ключевые слова: зерновой материал, фракционирование, моделирование, очистка зерновых

Одним из основных и наиболее актуальных и рентабельных направлений сельхозпроизводства – получения качественного семенного материала в хозяйствах, в процессе послеуборочной переработки зерна[1,2,3,4].
Целью данной работы является совершенствование технологических схем очистки зерновых культур на семена, в процессе послеуборочной обработки зерна, с учетом оптимизации производственных процессов очистки[5,6].
Одной из задач для решения поставленной цели - увеличение доли выхода качественного семенного материала, за один цикл очистки зерновых.
При выборе схем и режимов функционирования зерноочистительного агрегата учитывалось нынешнее состояние зерноочистительных комплексов различных структур и объемов с/х производства[7,8]. Выбор малых подач (до 5-6 т/час) при семенной очистке был обусловлен наличием зерноочистительных машин работающих по классической схеме с использованием 2-х решетных ярусов. Применение данных машин в хозяйствах применимо как отдельной линией для получения семенного материала, так и в общей схеме очистки продовольственного зерна [9,10,11]. На базе зерноочистительного агрегата на полигоне Донского государственного технического университета (ДГТУ, пос. Рассвет, Аксайский район, Ростовской области) были реализованы структурные схемы комплексов для очистки семенного зерна (схема №1 – 12).

В данной схеме представлена инвариантность по:
- типу предлагаемой очистки параллельная, последовательная, фракционная;
- размеру отверстий рабочих решет.
Агрегат включает в себя две воздушно-решетные машины: 1 - машина К-531, 2 – машина СМ-4, триерный блок, пневмостол, набор бункеров (бункер отходов, фуража, очищенного зерна, семян, бункер-накопитель). На базе данного оборудования реализована параллельная схема очистки пшеницы (включает четыре разновидности данной схемы №1-4) (Рис. 1,3), последовательная схема очистки пшеницы (включает четыре разновидности данной схемы №5-8) (Рис. 1,4), фракционная схема очистки пшеницы (включает четыре разновидности схемы №9-12) (Рис. 1,5).

Рис. 1. Технологические схемы семенной очистки зерновых реализованные на базе экспериментального зерноочистительного агрегата, где первичная- зерновой материал после бункера комбайна; вторичная – зерновой материал, прошедший предпосевную очистку.

Исходный зерновой материал: пшеница урожая 2012 года, характеристики зерна: толщина b=2.45мм; σ_b=0.85мм; ширина h=2.8мм; σ_h=0.38мм; длина l=5.8мм; σ_l=0.74мм; W=14% - влажность материала; P=0.685 г/см³ – плотность исходного зернового материала;  а₁=92.5 % - содержание в исходном материале зерна пшеницы, а₂=2.6% - содержание крупных примесей, а₃=5.4 % - содержание мелких сорных примесей,  а₄=2.5  % - содержание дробленого зерна, а₅=6.0  % - содержание щуплого зерна, а₃= 0.28 % - содержание дробленой соломы.

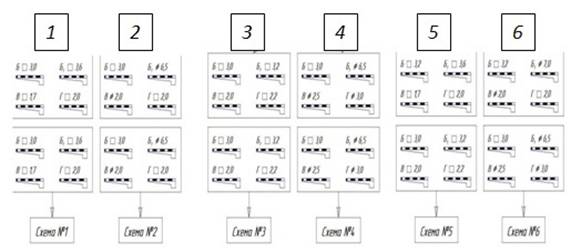

Рис.2.  Рабочие размеры и формы отверстий решет экспериментальных схем

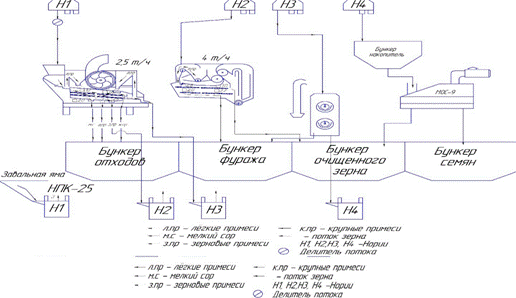

Рис. 3. Параллельная схема  семенной очистки пшеницы
(Реализация схем №1-4)

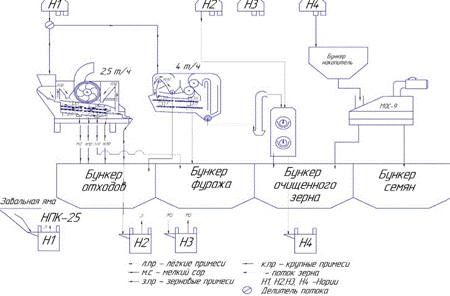

Рис. 4.  Последовательная схема семенной очистки пшеницы (Реализация схем №5-8)

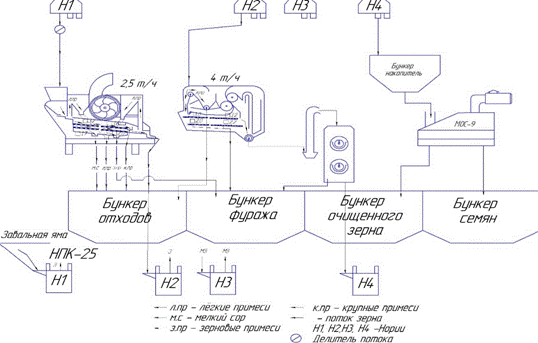

Рис.5. Фракционная схема семенной очистки пшеницы
(Реализация схем №9-12)

Ограничением производительности отделения очистки зерноочистительного агрегата, работающего по всем функциональным схемам, являлась чистота семенного материала (А_по≥99,5%).
Производительностью агрегата работающего по фракционной схеме (схемы № 9 - 12) – 4,2т/час, по последовательной схеме (схема №1- 8) – 4,85 т/час.
По итогам проведенных исследований были получены следующие результаты(Рис.6-11).

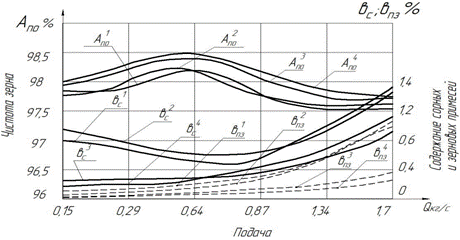

Рис. 6. Чистота А_по полученного семенного материала пшеницы в зерноочистительном агрегате по параллельной схеме (схема №1-4) очистки, содержания сорных вс и зерновых в_пз примесей от подачи Q зернового материала в агрегат: А_по¹; А_по²; А_по³; А_по⁴– чистота зерна; в_с¹; в_с²; в_с³; в_с⁴ – содержание сорных; в_пз¹; в_пз²; в_пз³; в_пз⁴ – содержание зерновых примесей в конечном очищенном материале по технологическим схемам №1; №2; №3; №4.

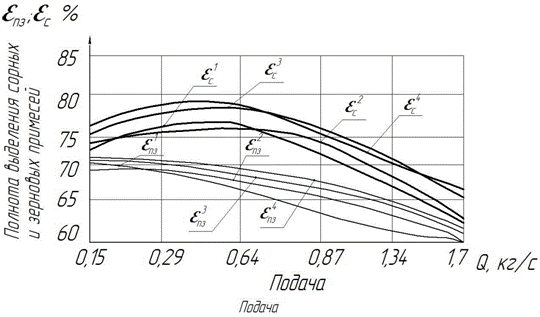

Рис. 7. Полнота выделения, семенного материала очищенного в агрегате при параллельной   схеме очистки (схема №1-4), от подачи Q зерна: E_c¹; E_c²; E_c³; E_c⁴ – полнота выделения сорных примесей; E_пз¹; E_пз²; E_пз³; E_пз⁴ – полнота выделения зерновых примесей.

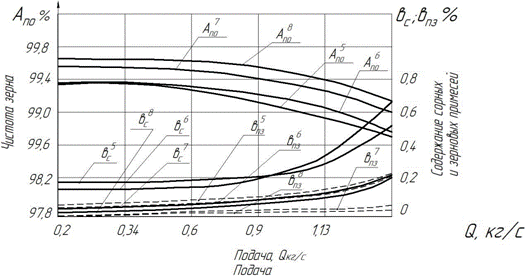

Рис. 8. Чистота А_по полученного семенного материала пшеницы в зерноочистительном агрегате по параллельной схеме (схема №5-8) очистки, содержания сорных в_с и зерновых в_пз примесей от подачи Q зернового материала в агрегат:  А_по⁵; А_по⁶; А_по⁷; А_по⁸– чистота зерна; в_с⁵; в_с⁶; в_с⁷; в_с⁸ – содержание сорных; в_пз⁵; в_пз⁶; в_пз⁷; в_пз⁸ – содержание зерновых примесей в конечном очищенном материале по технологическим схемам №5; №6; №7; №8.

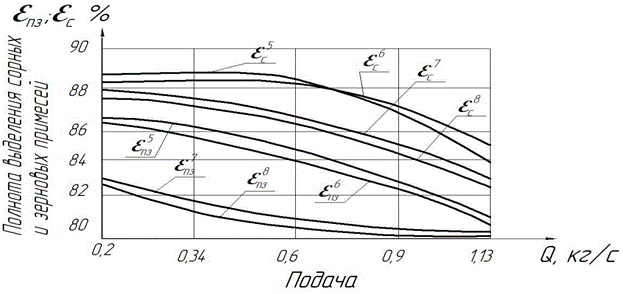

Рис. 9. Полнота выделения, семенного материала очищенного в агрегате при параллельной   схеме очистки (схема №5-8), от подачи Q зерна: E_c⁵; E_c^6; E_c⁷; E_c⁸ – полнота выделения сорных примесей; E_пз⁵; E_пз⁶; E_пз⁷; E_пз⁸ – полнота выделения зерновых примесей.

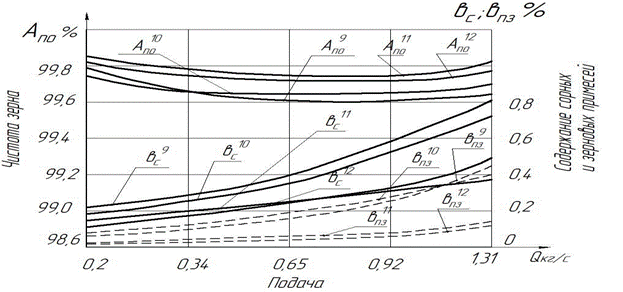

Рис. 10. Чистота А_по полученного семенного материала пшеницы в зерноочистительном агрегате по параллельной схеме (схема №9-12) очистки, содержания сорных в_с и зерновых в_пз примесей от подачи Q зернового материала в агрегат: А_по⁹; А_по¹⁰; А_по¹¹; А_по12 – чистота зерна; в_с⁹; в_с¹⁰; в_с¹¹; в_с¹² – содержание сорных; в_пз⁹; в_пз¹⁰; в_пз¹¹; в_пз¹² – содержание зерновых примесей в конечном очищенном материале по технологическим схемам №9; №10; №11; №12.

Рис. 11. Полнота выделения, семенного материала очищенного в агрегате при параллельной   схеме очистки (схема №9-10), от подачи Q зерна: E_c⁹; E_c¹⁰; E_c¹¹; E_c¹² – полнота выделения сорных примесей; E_пз⁹; E_пз¹⁰; E_пз¹¹; E_пз¹² – полнота выделения зерновых примесей.

Предварительный обобщенный анализ показывает возможность получения, за один цикл семенной очистки, семян зерна пшеницы, при заданной чистоте зерна А_по≥99,5%.
Фракционные схемы очистки, показали максимально возможную производительность  получения семян за один цикл очистки. Максимальная полнота выделения сорных примесей достигается по фракционной схеме № 12 – 87,4%, минимальная полнота выделения по фракционной схеме № 9 – 86%. Максимальная полнота выделения зерновых примесей достигается по фракционной схеме № 10 – 84,7%, минимальная полнота выделения по фракционной схеме №12 – 82,6%.
Схемы № 1-4, работающие по параллельной схеме очистки семенного материала пшеницы показали следующие показатели функционирования. Максимальная чистота зерна достигается по схеме №4 – 98,5% при подаче 2,3 т/час, полнота выделения сорных примесей – 77,8%, полнота выделения зерновых примесей – 71%.
Анализ последовательных схем очистки (схемы №5 - 8) выявил следующие показатели функционирования. Максимальная производительность, при заданных показателях качества, за один цикл очистки материала достигается по схеме №8, при полноте выделения сорных примесей – 84%, полноте выделения зерновых примесей – 80,6%. Проводя сравнительный анализ по полученным показателям максимальная чистота зерна по схеме №5 – 99,38% при подаче 1,2 т/час, по схеме №6 – 99,37% при подаче 1,2 т/час. Данные схемы производят обработку первичного материала (бункера комбайна), и не соответствует показателям качества по чистоте (А_по≥99,5%).
Производительность по последовательной схеме №7, при заданной чистоте зерна, достигается 2,1 т/час. Полнота выделения зерновых примесей 81%, полнота выделения сорных примесей 86,4%. Схема №7 и №8 производят очистку исходного вторичного материала.
Обобщенный анализ позволяет сделать вывод о эффективности работы фракционных схем № 9 – 12,последовательных схем № 7,8 , возможность получения качественного семенного материала за один цикл прохода.
